Automatik Schaltknauf Montage

[cabbi]

Moin,
da ich in keinem Forum oder Internet nichts gefunden habe, um den Knauf des Automatikschalthebels zu entfernen, damit die Manschette erneuert werden kann, hier eine kleine Anleitung:
.

Bild 1


.
1.) Manschette nach oben über den Knauf ziehen (etwas Spüli hilft) [Foto Rot2]

2.) Gummiring nach unten rollen. [Foto Rot4]

3.) Unter der Manschette befindet sich eine kleine T20 Schraube, diese herausschrauben und dabei auf die Mutter an der Rückseite achten ! [Foto Orange1]

***JETZT NOCH NICHT den Knauf abziehen***

4.) Dann die Manschette mit Rahmen wieder über den Knauf nach unten rödeln (Spüli) [Foto Orange3]
.

Bild 2


.
5.) Unterhalb des Entriegelungsknopfes ist eine kleine Kerbe wo man mit Hilfe eines Schlitzdrehers den Knopf raushebeln kann [Foto Blau1]
.

Bild 4


.

6.) Den Knopf mit Feder und Riegel beiseite legen (so lassen, nicht zerlegen!) [Foto Blau2]

7.) Durch die Öffnung sieht man jetzt die Entriegelungsstange und von der Rückseite den "Sport" Knopf mit zwei Kabelanschlüsse. [Foto Blau3]

8.)Von innen den Sportknopf mit den Kabeln vorsichtig nach außen drücken (ohne Gewalt, aber bestimmt) [Foto Blau4]
.

Bild 3


.
9.) Jetzt die Kabel vom Sportknopf abziehen. [Foto Grün1]

10.) Nun den Knauf mit der alten Manschette abziehen, dabei das Kabel ausfädeln und das Gestänge beachten. [Foto Grün2]

11.) Die alte Manschette entfernen, neue aufziehen und das Ganze umgekehrt wieder zusammen bauen.

Das ganze habe ich zur einfachen Erklärung an einem komplett ausgebauten Schaltbock durchgeführt - Das Vorgehen funktioniert genauso im Auto - es ist nur eben beengter und man sollte auf alle Kleinteile achten, dass die nicht irgendwo rein- oder runter fallen.

Für den gesamten Arbeitsvorgang gilt:
Keine Gewalt anwenden, alles in Ruhe.

Und wie immer keine Garantie der Durchführung oder Richtigkeit - alles geschieht auf eigene Gefahr !

.
Viel Spaß beim Schrauben

[JR__]

Wow,

schön erklärt, danke - die Arbeit ist dafür echt komplex

Ich habe mal die Arbeitspunktnummern zu den Fotos angepasst...

Gruß Jürgen

[Silversurfer]

Jens

Aber ich würde den Titel ändern, statt Montage lieber Ausbau/Einbau oder so ähnlich.
Ich google ja eher nach "Ausbau" als "Montage".

[cabbi]

...ein einfaches Danke hätte genügt, ansonsten muss das Niemand lesen.
Und die paar Cab-Fahrer mit Automatik wissen wie schwer es ist zu diesem Thema Infos zu bekommen, selbst TIS und 99% der FOH-Schrauber wissen darüber nichts und werden dementsprechend auch suchen, genau wie ich die letzten zwei Jahre...

[Silversurfer]

...ein einfaches Danke hätte genügt, ansonsten muss das Niemand lesen.
Und die paar Cab-Fahrer mit Automatik wissen wie schwer es ist zu diesem Thema Infos zu bekommen, selbst TIS und 99% der FOH-Schrauber wissen darüber nichts und werden dementsprechend auch suchen, genau wie ich die letzten zwei Jahre...

Entweder du hast mich falsch verstanden oder ich verstehe dich grade falsch.

1.
Jens
Heißt Top gemacht Jens! Tolle Anleitung

2.
Ist meine Anmerkung positiv gemeint. Eben damit Hilfesuchende DIESE Anleitung auch finden.
Wenn du Hilfe zum Ausbau suchst, suchst du bei Dr. Google ja nach "ausbauen" und nicht "Montage". Wenn du weißt wie man es ausbaust, weißt du ja eh wie man es wieder montiert.

Deswegen verstehe ich deine Reaktion nicht?!

Grüße Mario

[cabbi]

Nachtrag:

Meine oben genannte Anleitung ist jetzt von mir in die Praxis am Auto umgesetzt worden, dabei bin ich auf ein paar Problemchen gestoßen.
In grauer Vorzeit hat wohl der Vorbesitzer oder dessen Schrauber versucht den Knauf zu demontieren und ist dabei etwas unkonventionell vorgegangen...
So wurde die Sicherungsschraube vom Knauf zu fest angezogen, dadurch ist die Aufnahme für die Sicherungsmutter eingerissen.
Das führte dazu, dass die Schraube nur mit viel Trickserei von mir gelöst werden konnte.
.

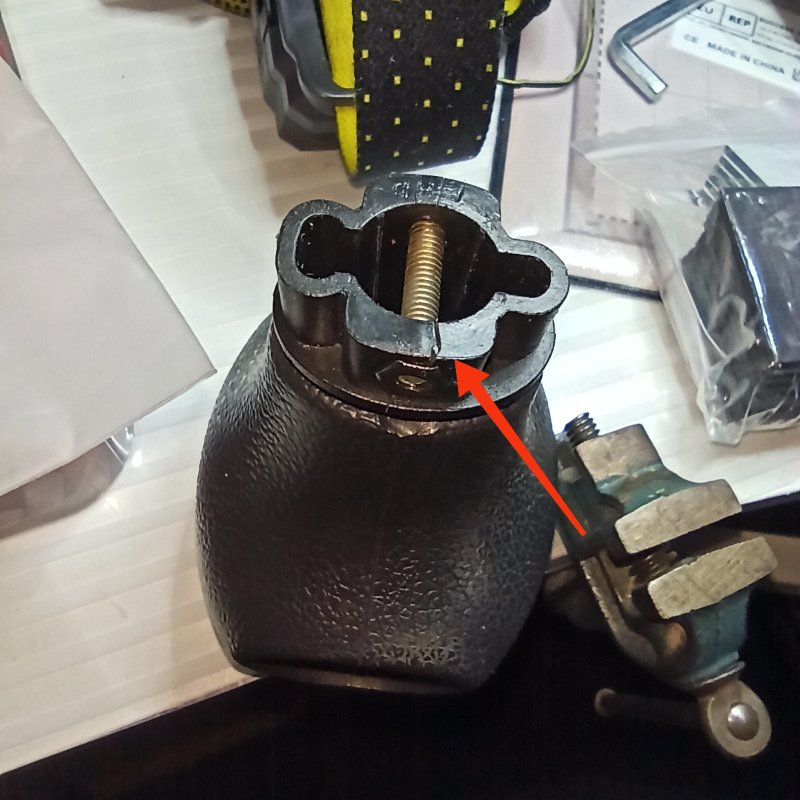

Knauf eingerissen


.
Dann hat man wahrscheinlich nicht gewusst das man den S-Knopf entnehmen kann und kurzerhand das Kabel unten abgeschnitten, später beim Zusammenbau die Kabel zusammengedreht und mit Klebestreifen "gesichert" - ein Fachmann
.

Pfuschkabelsicherungsfachpersonal


.
Ich habe die Kabel zusammengelötet und verschweißt, dabei verlängert und wieder vernünftig eingefädelt.
.

Fast fertig


.

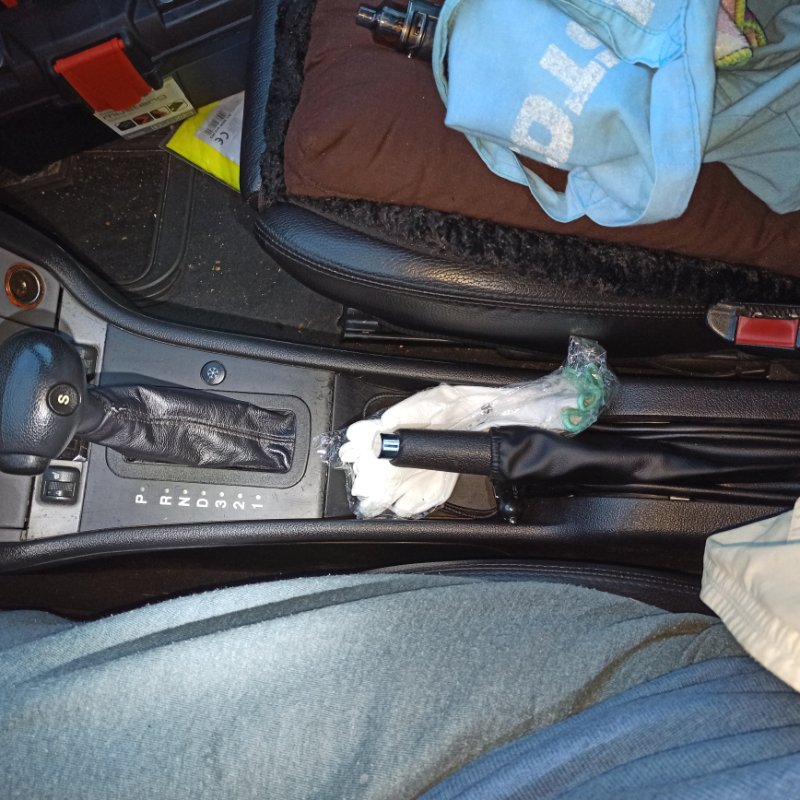

Zusammenbau wie in meiner Anleitung und kann mich nun über neue Lederverkleidungen freuen
.

Fertig, aber den Handbremssack muß ich noch nacharbeiten :-)


.

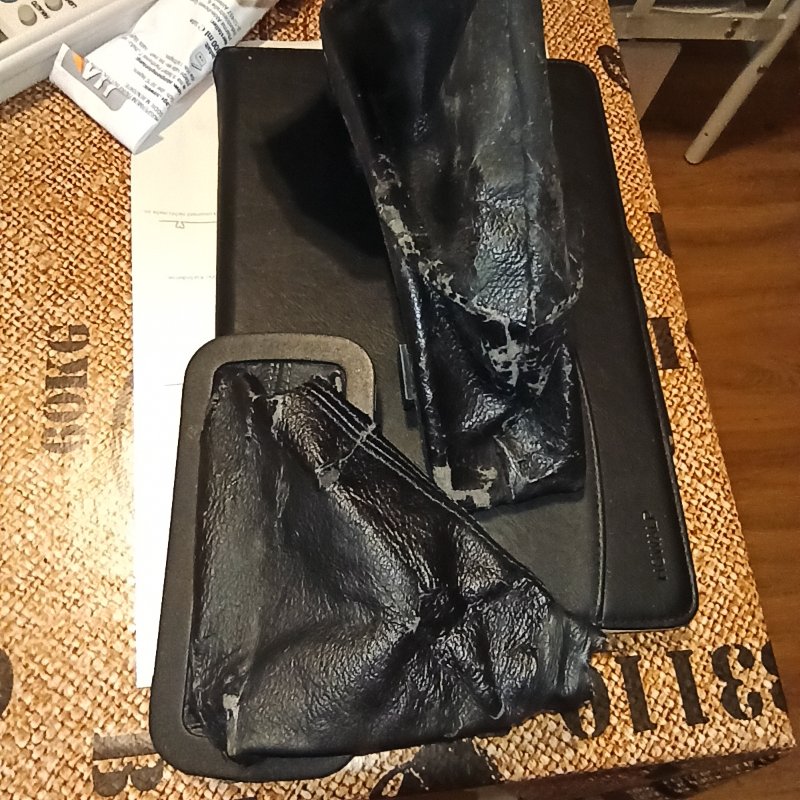

Die alten "verbrauchten" Manschetten...
.

Schrott
